起重機主梁的上拱度與垂直靜撓度

最近經常有人咨詢,起重機主梁上拱度和垂直靜撓度,發現好多人概念混亂,甚至有些人認為他們是同一概念的不同說法,還有人認為他們之間有關聯,為此寫篇短文,進行科普,最后以一道檢驗師考題進行解析,幫助大家理解起重機主梁的上拱度和垂直靜撓度。

起重機主梁的初始上拱度大小與橋式起重機的設計參數有關,與強度和剛度沒有關系;起重機垂直靜撓度驗證起重機主梁的靜態剛度指標。
因此大家要牢記:起重機的上拱度與起重機的靜剛度沒有關系,垂直靜撓度直接反映起重機的靜剛度,起重機的上拱度與垂直靜撓度也是無關的。

1、起重機為什么要有上拱度

起重機的兩個主梁都制成均勻向上拱起的形狀,稱上拱度。
橋式起重機主梁是一種彈性結構,在載荷作用下會產生變形,當載荷卸下后變形會消失,主梁又可以恢復原來狀態。為了防止小車產生爬坡現象,增加運行阻力和引起結構振動,上拱可以補償和消除主梁的下?lián)献冃?,一般?dāng)主梁跨度大于13.5米時,就會將主梁制成上拱形,從主梁上表面水平線至跨度中點上拱曲線的距離就稱作為上拱度。

起重機主梁有上拱度的作用:

  • 橋式起重機制成一定上拱度的形狀,是防止起重機在吊物時,主梁產生下?lián)希?/span>
  • 減少小車運行時的阻力,減小小車在吊物運行中產生的附加阻力或自行滑動,改善小車的運行性能;
  • 具有一定的上拱度,由于上拱度能抵消橋架向下變形的影響,當起重機吊起負荷時,大車車輪與軌道處于最佳接觸狀態,能使大車運行機構處于較有利的工作狀態。

2、上拱度的要求

依據起重機標委會出版的《GB/T 3811-2008< 起重機設計規范> 釋義與應用》,“橋架型起重機主梁應作向上預拱和懸臂梁應作向上的預翹,以抵消自重引起撓度和試驗載荷后產生的殘余變形等”。
JB/T 1306—2008《電動單梁起重機》第4.6.2 條規定“主梁最大上拱度應位于跨度中部S/10 范圍內,未做靜載試驗前,主梁上拱度F 推薦值為(1/1 000 ~ 1.4/1 000)S”,第4.3.2條規定主梁做靜載試驗后,“主梁實際上拱度不應小于0.8S/1 000”。
GB/T 14405—2011《通用橋式起重機》第5.3.9 條:主梁做靜載試驗后,主梁上拱度值“不應小于0.7S/1 000”,且標準對試驗前主梁上拱度數值未做規定。
當前,起重機主梁上拱度在學術領域存在較大爭議,論文《橋式起重機上拱度對起重機影響的探討》認為:“橋式起重機主梁的上拱度對主梁結構本身和小車運行機構不會造成實質的影響”。
對起重機上拱度,當前國外標準是放松甚至取消要求,國內標準是放松要求,但特種設備檢驗檢測行業,對上拱度始終沒有放松要求。
新安裝的橋、門式(包括電動葫蘆橋、門式)起重機的主梁上拱度為(0.9~1.4)S/1000,門式起重機的上翹度為(0.9~1.4)L/350;電動單梁、電動單梁懸掛起重機主梁上拱度為(1~1.4)S/1000。載荷試驗后橋、門式起重機拱度應不小于0.7S/1000,上翹度應不小于0.7L/350;電動單梁、電動單梁懸掛起重機主梁上拱度應不小于0.8S/1000。

3、垂直靜撓度

主梁撓度是指梁、桁架等受彎構件在彎曲變形時橫截面形心沿與軸線垂直方向的線位移。
《定檢規則》:起重小車位于橋架主梁跨中或有效懸臂長度位置時,由額定起升載荷及小車自重載荷作用下,在該處沿垂直方向所產生的最大變形量。

機械設計通常用強度指標控制,但對一些變形較敏感的設備,通常采用強度、剛度雙控制,即強度指標和剛度指標要同時滿足,起重機主梁就是這種,強度指標和剛度指標同時要滿足的部件。
在起重機主梁的設計中,特別是大跨度梁的設計中,實際是剛度指標起主要作用,或者說起決定作用的。說的通俗一點,就是起重機主梁滿足強度安全系數要求,剛度并不一定滿足;如果剛度滿足設計要求,強度往往也滿足設計要求。
4、主梁的垂直靜撓度的要求
GB/T 3811-2008《起重機設計規范》,提出“以定位精度對橋式起重機的靜態剛性和控制系統完善程度的要求,完全放棄與工作級別的聯系,使得定位精度、靜態剛性、控制系統完善程度的相關性既不明確也不直觀”

  • 對沒有調速控制系統或用低速起升也能達到要求、就位精度較低的起重機,垂直靜撓度(撓度)要求不大于S/500;對采用簡單的調速控制系統就能達到要求、就位精度中等的起重機,垂直靜撓度(撓度)要求不大于S/750;對需采用較完善的調速控制系統才能達到要求、就位精度要求高的起重機,垂直靜撓度(撓度)要求不大于S/1000。

  • 調速控制系統和就位精度根據該產品設計文件確定,若設計文件對該要求不明確的,對A1~A3級,垂直靜撓度(撓度)不大于S/700;對A4~A6級,垂直靜撓度(撓度)不大于S/800;對A7、A8級,垂直靜撓度(撓度)不大于S/1000;有效懸臂處垂直靜撓度(撓度)不大于L1/350或者L2/350。


5、實例計算

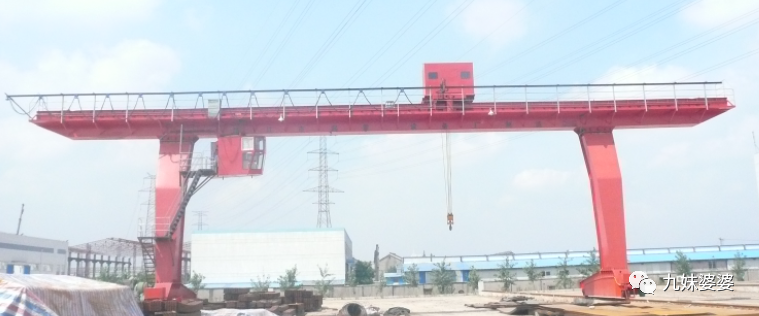

某臺在用多年的起重機,其規格型號為:MDG32/5-32 A5,單側有效懸臂長8m。進行額定載荷試驗時,檢驗人員采用水準儀測量,記錄了不同工況時測得的原始數據(下列圖表所示)。

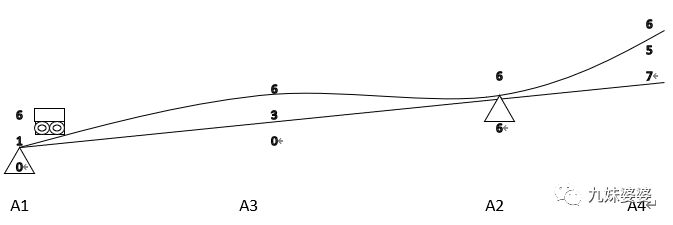

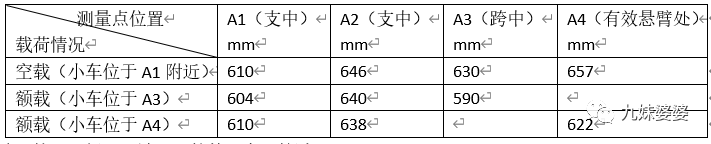

各測量點位置及空載時各點的標高(標尺讀數)如圖及表所示:在額定載荷下,小車位于不同位置時,測得各點的標高如下表:

請回答下列問題(涉及計算的要有計算過程):

⑴請解釋標記MDG32/5-32 A5的含義。(2分)

⑵《起重機械定期檢驗規則》中對橋架型主梁的垂直靜撓度有何要求?(5分)

⑶根據上述測量數據,計算該起重機主梁跨中及有效懸臂處的垂直靜撓度是否合格。(8分)

計算解答

⑴標記含義如下:

MDG ——單主梁吊鉤門式起重機;

32/5 ——主鉤額定起重量32t,副鉤額定起重量5t;

32 ——跨度;A5 —— 工作級別。

解析:此問不做分析,對照標準規定即可

⑵對橋架型主梁的垂直靜撓度作如下要求:

①對沒有調速控制系統或用低速起升也能達到要求、就位精度較低的起重機,垂直靜撓度(撓度)要求不大于S/500;對采用簡單的調速控制系統就能達到要求、就位精度中等的起重機,垂直靜撓度(撓度)要求不大于S/750;對需采用較完善的調速控制系統才能達到要求、就位精度要求高的起重機,垂直靜撓度(撓度)要求不大于S/1000。

②調速控制系統和就位精度根據該產品設計文件確定,若設計文件對該要求不明確的,對A1~A3級,垂直靜撓度(撓度)不大于S/700;對A4~A6級,垂直靜撓度(撓度)不大于S/800;對A7、A8級,垂直靜撓度(撓度)不大于S/1000;有效懸臂處垂直靜撓度(撓度)不大于L1/350或者L2/350。

解析:該問答解析,可參考本文的3、4節內容分析

⑶計算如下:

解析:主梁撓度就是額定載荷作用下,主梁在垂直方向上變化量的最大值。這里的受力,是指額定載荷加小車自重,不包括主梁自重;

另外,垂直靜撓度是一個差值,是額定載荷相對于空載(小車要移動到一端)的差值。

既然是差值,就需要確定基準參考值,所以一切有關垂直靜撓度計算的難點,就是如何確定基準參考值。

該計算題的所有難點,就在于看懂上圖。

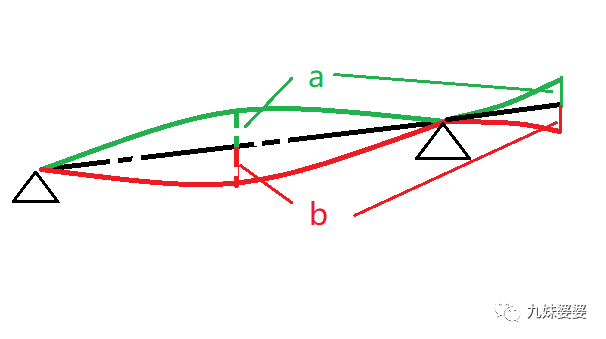

變化前后的差值,可以分為兩部分:空載時候的a,滿載時候的b。a和b的總變化量就是垂直靜撓度。

①空載時:主梁跨中上拱度值:

630-(646+610)/2=2mm;

主梁有效懸臂處上翹度值:由于起重機兩支點存在高低差,對懸臂端折算后的實際上翹值為

657-646-8000×(646-610)/32000=2mm。

解析:這一步就是計算a值,a值是空載狀態下的值。

對于跨中,很好計算,也很好理解??蛰d狀態下跨中的值減去兩個支點連線中心的值,就是a值。

對于懸臂端部,需要計算兩支點的延長位置的基準點,就是懸臂長乘以兩支點連線的斜率。

斜率:(646-610)/32000

x值:657-646

y值:8000×(646-610)/32000

a值:a=x-y=657-646-8000×(646-610)/32000=2mm

②主梁跨中垂直靜撓度值:

工作級別為A5,跨中垂直靜撓度允許值不大于:

S/800=32000/800=40mm;

對支腿高低差進行折算:

590-(640+604)/2=-32mm;

實際下?lián)现担?-(-32)=34mm<40mm, 主梁跨中垂直靜撓度合格。

解析:這一步就是計算跨中a和b差值,跨中a值第一步已經計算,關鍵是計算跨中的b值。

b值是在額載,即滿載作用下跨中的值減去兩個支點連線中心的值,就是b值。

b=590-(640+604)/2=-32mm

跨中垂直靜撓度值:

2-(-32)=34mm

注:當前起重機設計主要依靠控制系統和定位精度確定起重機主梁剛度,而非起重機的工作級別,所以這道題不太符合當前的實際應用環境。

③主梁有效懸臂處垂直靜撓度值:

工作級別為A5,有效懸臂處垂直靜撓度允許值不大于:

L1/350=8000/350=22.86mm

對支腿高低差進行折算:

622-638-8000×(638-610)/32000=-23mm;

實際下?lián)现担?/span>

2-(-23)=25mm>22.86mm

主梁有效懸臂處垂直靜撓度不合格。

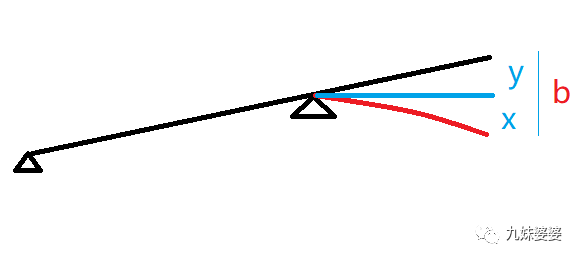

解析:這一步就是計算懸臂端部的a和b差值,懸臂端部a值第一步已經計算,關鍵是計算懸臂端部的b值。

b值是在額載,即滿載作用下懸臂端部的值減去延長線基點,就是b值。

斜率:(638-610)/32000

x值:622-638

y值:-8000×(638-610)/32000

a值:a=x+y=622-638-8000×(638-610)/32000=-23mm

注:x,y都在黑線下方,x,y都取負值。
